- 所屬系列：
伺服驅動
- 產品名稱：

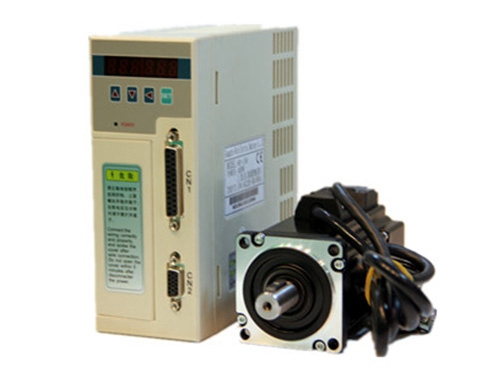

伺服驅動B系列
- 發布時間：2018/3/29 13:12:09
- 概 述
產品詳情：
B系列性能特點
控制方式：位置控制
適配反饋單元：2500線增量式編碼器，2500線省線式編碼器
使用最新的功率器件IPM,體積小，過載能力強，可靠性高。
優化制動單元，使用頻繁啟停場合，操作簡單，僅4鍵就能方便的進行試運行，監視等參數設置。
技術參數：
|

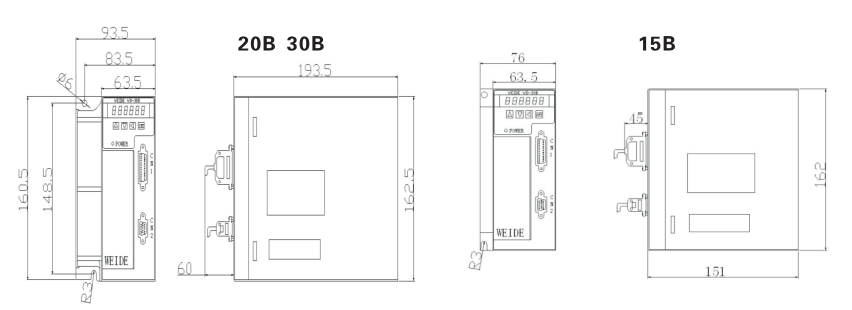

型號 |
10B |
15B |
20B |
30B |
|
|
輸出功率 |
0.1KW-0.4KW |
0.75KW-1.0KW |
1.0KW-1.5KW |
1.5KW-2.6KW |
|
|
輸入電源 |
單相L1 L2 或三相L1 L2 L3 AC220V -15%～+10% 50/60Hz |
||||
|
環 境 |
溫度 |
工作：0～40℃ 貯存：-40～50℃ |
|||
|
濕度 |
工作：40%～80%(無結露) 貯存：93%以下(無結露) |
||||
|
防護等級 |
IP20 |
||||
|
控制方式 |
PWM正弦波矢量控制 |
||||
|
再生制動 |
1.0KW以下使用內置制動電阻 ，當慣量比較大時，使用外接，端子號B1，B2 |
||||
|
反饋方式 |
2500 線增量式編碼器 |
||||
|
控制模式 |
位置 |
||||
|
數字輸入 |
5 路用戶可定義輸入（伺服使能、報警清除、正轉驅動禁止、反轉驅動禁止、正轉轉矩限制、反轉轉矩限制、緊急停機、電子齒輪選擇、位置偏差清除、脈沖輸入禁止等。） |
||||
|
數字輸出 |
3 路用戶可定義輸出(功能是：伺服準備好、報警、定位完成、速度到達、電磁制動器、轉矩限制中。 |
||||
|
編碼器信號輸出 |
信號類型 |
A、B、Z 差分輸出線驅動器)，Z 信號集電極開路輸出。 |
|||
|
位 置 |
輸入頻率 |
差分輸入：≤500kHz(kpps)，單端輸入：≤200kHz(kpps) |
|||
|
指令模式 |
脈沖+方向；正轉/反轉脈沖；正交脈沖。 |
||||
|
電子齒輪比 |
1～32767/1～32767 |
||||
|
監視功能 |
轉速、當前位置、位置偏差、電機轉矩、電機電流、指令脈沖頻率等 |
||||
|
保護功能 |
超速、過壓、過流、過載、制動異常、編碼器異常、位置超差等 |
||||
|
特 性 |
速度頻率響應 |
>400Hz |
|||
|
速度波動率 |
<±0.03%(負載 0～100%)；<±0.02%(電源-15～+10%) |
||||
